Izolovane vodonepropusne stezaljke

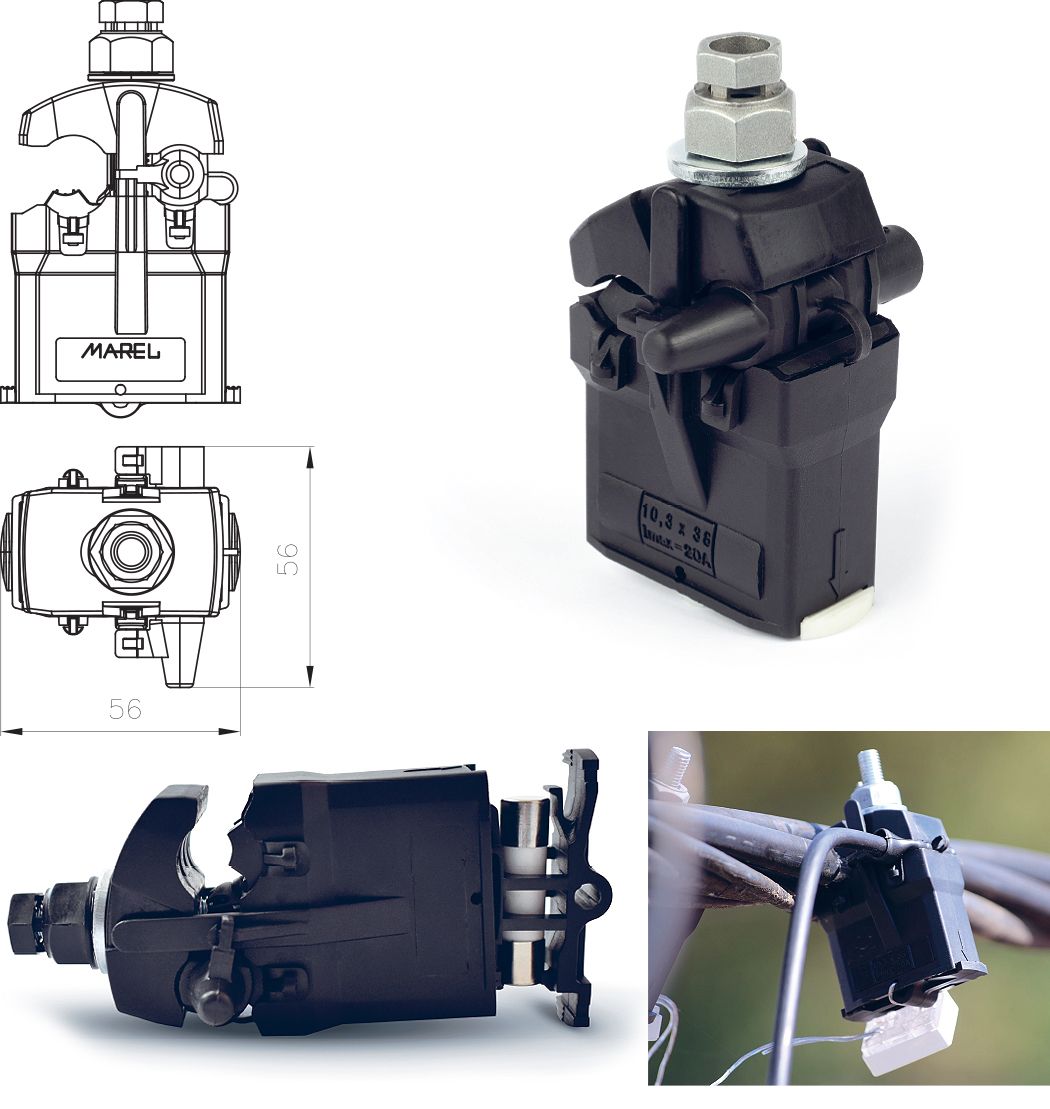

IZOLOVANA STEZALJKA SA OSIGURAČEM 1,5-35/16-95 mm² FC 95

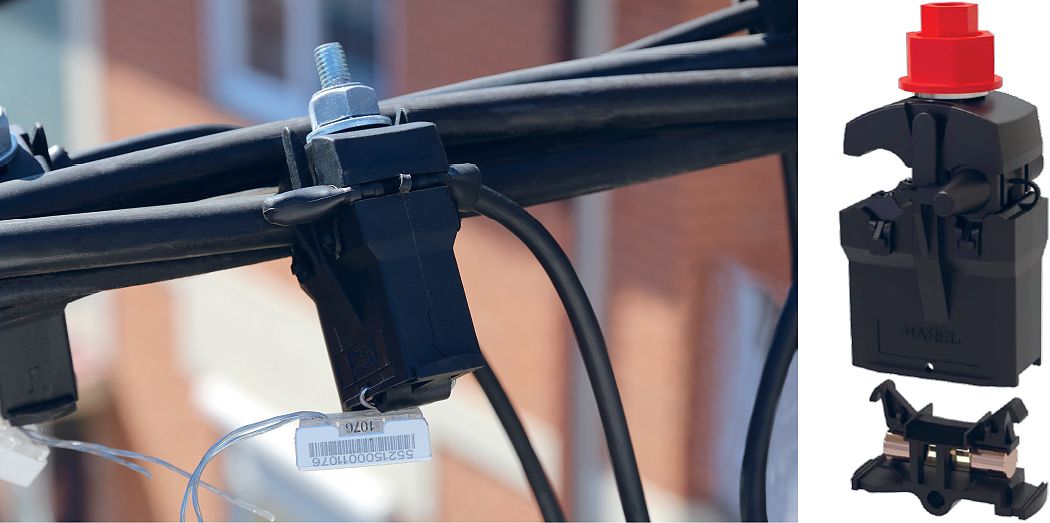

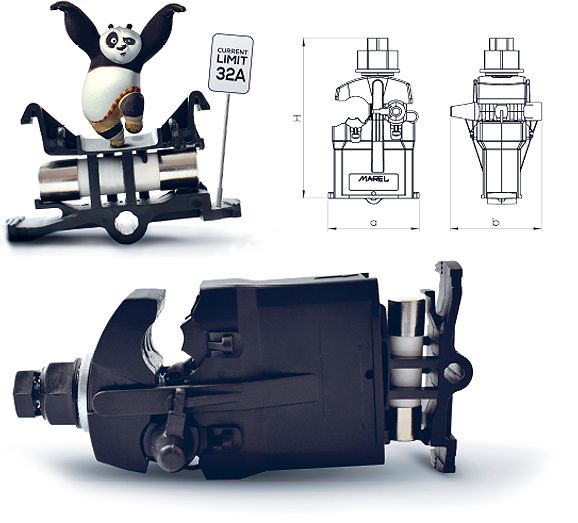

MAREL Izolovana Vodonepropusna Stezaljka sa integrisanim osiguračem Tip FC se koristi za ostvarenje kontakta istovremenim probijanjem izolacije na provodnicima NN SKS-a kao glavnog voda i na priključnom provodniku objekta ili na provodniku javnog osvetljenja bez obzira da li je su provodnici Al ili Cu. Ova stezaljka ima verziju za neizolovani glavni goli vod, sa izlovanim kontaktnim mostom i sa neizolovanim kontaktnim mostom (sa kontaktnim pločicama). Telo stezaljke je napravljeno od plastike otporne na visoku temperaturu i UV zračenje, a gumica od elastomera eliminiše mogućnost pojave elektrolitičke korozije jer sprečava ulazak vlage na kontaktnim mestima. Kontakti su zaštićeni elektro-kontaktnom mašću. Važna i jedinstvena karakteristika ove stezaljke je da ima funkciju da ograniči maksimalnu jačinu električne struje (Imax) kroz konektor, što je važno da zaštiti električnu mrežu od preopterećenja a i da zaštiti potrošača električne energije od pada napona u električnoj distributivnoj mreži. Stezaljka ima električki izolovano kućište u kome se nalazi standardni osigurač dimenzija 10,3x38 mm maksimalnog strujnog opterećenja od 1 do 32 A.
- Broj zamene osigurača je neograničen;
- Mogućnost plombiranja.
Pakovanje: 40 kom
Težina stezaljke: 14,10 kg/100 kom
Nominalna sila pritezanja: 13 Nm;
Sila pri kojoj se ostvaruje prvi kontakt: 4 Nm;
OPSEG UPOTREBE:
Presek glavnog voda Aluminijum (Al) ili Bakar (Cu) od 16 mm² do 95 mm²;
Presek otcepnog voda Aluminijum (Al) ili Bakar (Cu) od 1,5 mm² do 35 mm²;
NAPOMENA: mogučnost isporuke sa PA moment navrtkom, AlPA moment navrtkom ili Zamak moment navrtkom.
Po zahtevu kupca PA momerit navrtka može biti izrađena u drugoj boji.

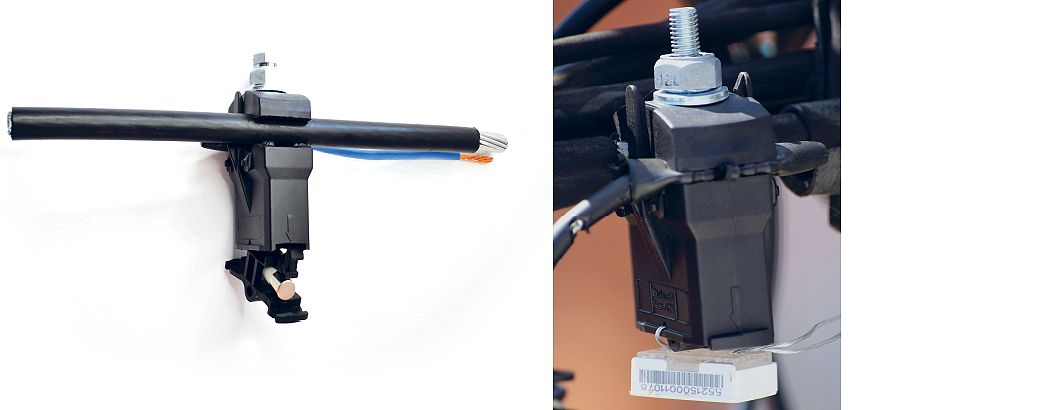

Glavni vod od 16 mm² do 95 mm² Al ili Cu, izolovan ili neizolovan (u zavisnosti od izabrane opcije)
Tip samokidajuće navrtke stezaljke može biti PA samokidajuća navrtka ili Z samokidajuća navrtka.
Opseg momenta: 12-14 Nm
Završna kapa je fleksibilna kako bi omogućila lako umetanje priključnog voda. Moguća je leva ili desna orijentacija otcepnog voda.
Priključni vod
od 1,5 mm² do 35 mm²
Otvor za plombiranje kućišta stezaljke.
Plombiranje omogućava zaštitu оd neovlašćenog otvaranja kućišta stezaljke i zamene patron osigurača.
Glavne prednosti
- Funkcija ograničenja maksimalne jačine električne struje (Imax) kroz stezaljku, a ujedno kroz priključni vod. Stezaljka koristi stanadardan patron osigurač
- Rad pod napomom je dozvoljen u slučaju da nema opterećenja na otcepnom vodu ili ako je fioka osigurača prazna. U slučaju prenapona, odnosno povećanja napona na električnoj mreži na glavnom vodu, sprečava povećanje električne struje kroz priključni vod i time pomaže zaštiti potrošača.
- U slučaju prekida priključnog voda stezaljka štiti deo električne mreže od mesta prekida do glavnog voda štiteći na taj način trafo stanicu.
- Idealna je zbog svoje bezbednosti i mogućnosti da bude više puta upotrebljena u slučajevima davanja povremeno privremenih priključaka (sezonski priključci).
